帧结构
802.11ad 物理层帧结构物理层帧结构(包结构)如下所示：
总体由两部分组成：
1. 前导序列:
用于同步与信道估计，包括：
STF（Short Training Field）：用于信号检测、AGC、频偏估计和符号定时同步。
CEF（Channel Estimation Field）：用于精确的信道估计。
2. 数据域:
携带控制信息和用户数据，包括：
HEADER：包含调制编码方式、长度等信息，供接收端解析后续数据。
DATA：实际承载用户数据内容。
前导序列
前导码部分用来进行帧检测，同步，自动功率控制(Automatic Gain Control，AGC)，频偏估计和信道估计。
前导码中包括两种序列，即用来进行同步的短训练序列 (Short Train Field，STF) 和用来进行信道估计的信道估计序列 (Channel Estimation Field，CEF)。

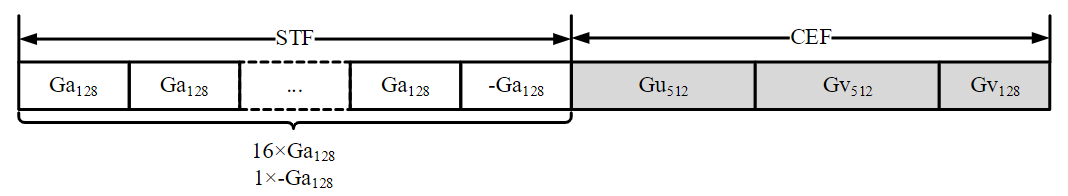

前导码部分结构如下图：
前导序列总长度为 3328 复数符号。
STF
短训练序列STF由16个重复的长度为 128 的 Ga128序列和一个-Ga128序列构成
CEF
信道估计序列CEF由 Gu512、Gv512 和一个 Gv128 序列构成。
Gu512 和 Gv512 序列结构如下:
\[G_{u_{512}} = \left[ -G b_{128} \quad -G a_{128} \quad G b_{128} \quad -G a_{128} \right] \\ G_{v_{512}} = \left[ -G b_{128} \quad G a_{128} \quad -G b_{128} \quad -G a_{128} \right]\]序列 Gv128 即为序列-Gb128。
数据域
此处将HEADER和其后面的data block统称为数据域。
HEADER
HEADER作用类似DCI(Downlink Control Information)，用于指导接收端如何解析后续的数据字段。
其最主要的指示如下：
指定扰码种子
指定MCS
指定数据部分的字节数
等等

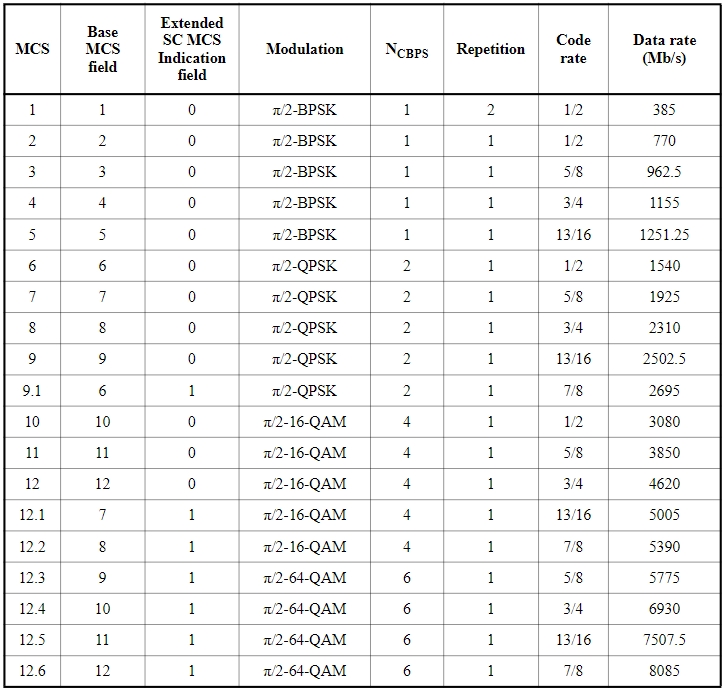

下图给出802.11ad SC模式下支持的MCS方案：
HEADER的传输过程经过加扰、编码、调制、添加保护间隔后，组成两个长度为 512 的符号块。
HEADER 域的总长度为 1024 复数符号。
DATA
数据字段由 PSDU 的有效载荷数据组成，其同样经历加扰、编码、调制，经过调制后的符号经过添加保护间隔以构成数据符号块。

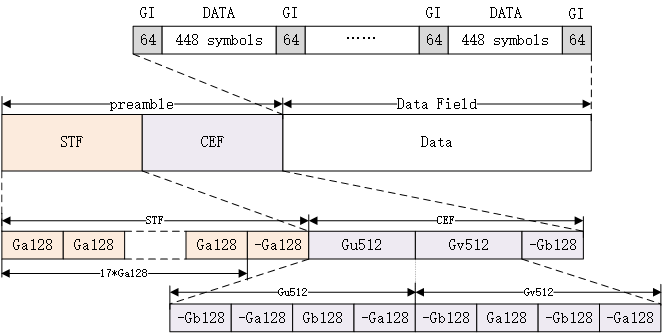

数据部分符号块结构如下：
每个数据块长度为 512 个符号，包含：
长度为 64 个符号的保护间隔序列(Ga64)
长度为 448 个符号的数据符号
假设 DATA 域能够构成 m 个符号块，那么 DATA 域的总长度为 (512*m+64) 个复数符号。
